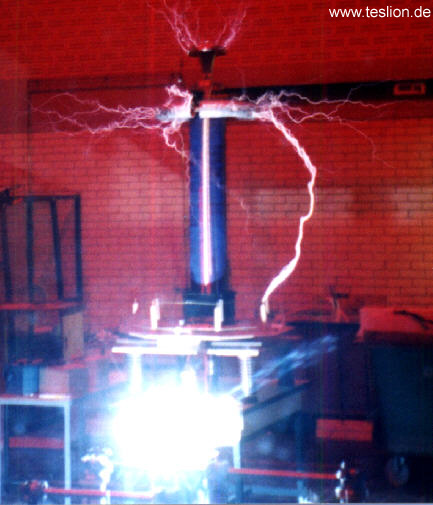

| Teslatransformator in Aktion (1) |
Teslatransformator in Aktion (2) |
Teslatransformator in Aktion (3) |

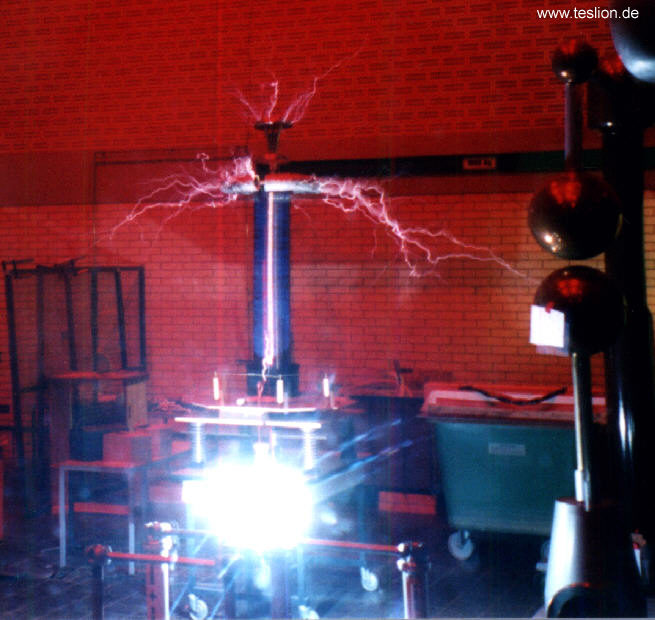

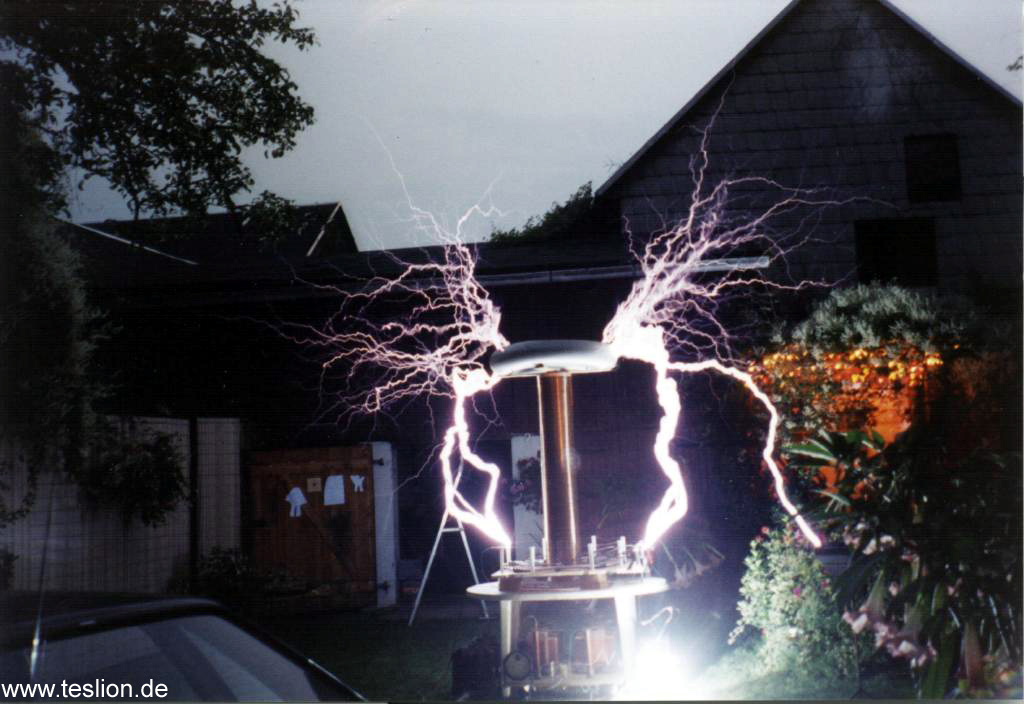

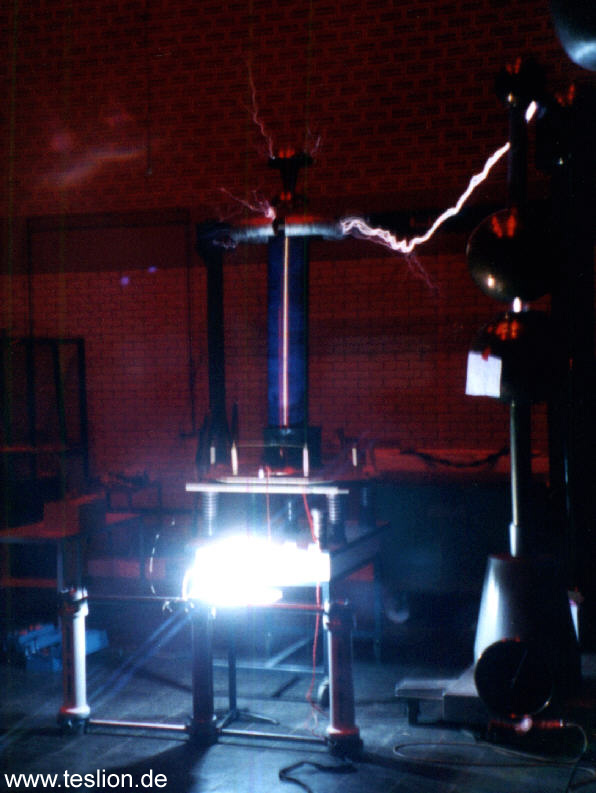

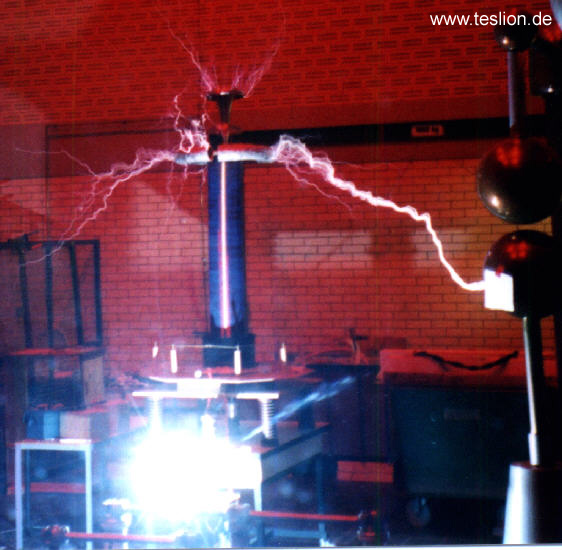

Blitze schlagen in die nahestehende Kugelfunkenstrecke ein. Abstand rund 2m. |
|
|
|
|

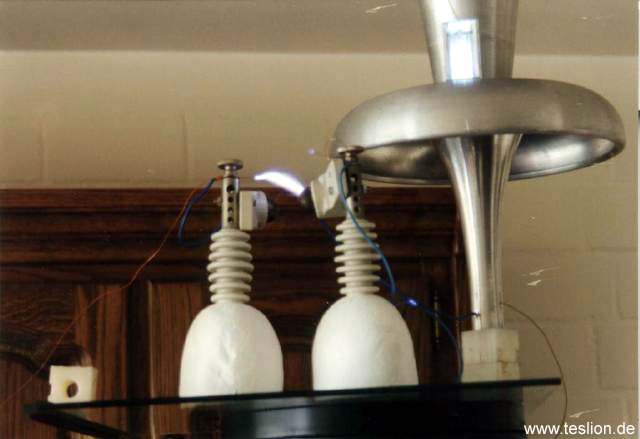

| Man kann erkennen, dass die Krokoklemme an der Innenseite der Primärspule ein attraktives Ziel ist... |
Stecker flachgelegt, nun erfolgt ein Einschlag in den Erdungsring. |

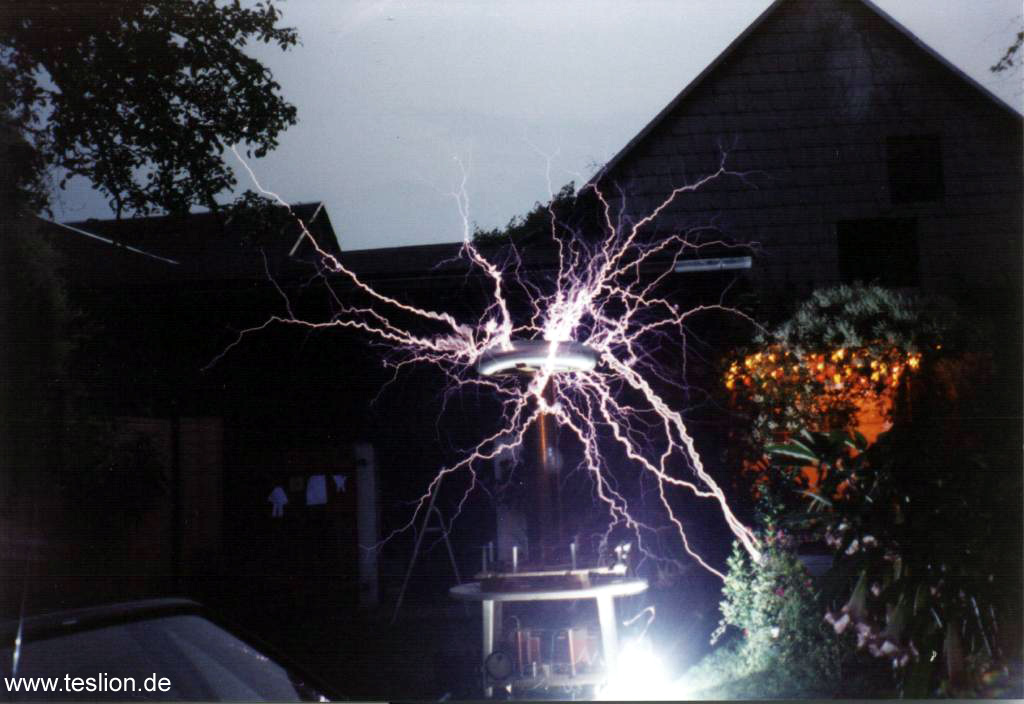

Die Mehrzahl will zum Glück woanders hin. Das Licht der Funkenstrecke muss abgeschirmt werden... & die Kamera braucht dringend eine Abschirmung :) |
Gleitentladung über einer Glasplatte bei 65kV |
|
|
|
 |
| Testbetrieb mit 60V, Korona um die Drähte |
Testbetrieb mit 60V, Korona um die Drähte |

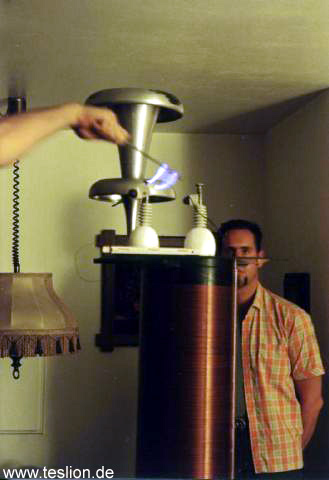

Testbetrieb mit 60V, Berührung mit Stahlachse |

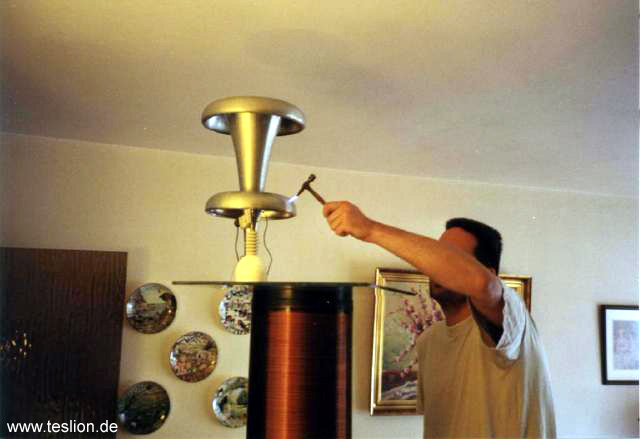

Testbetrieb mit 20V, Berührung mit Bronze-Hammer |
|
|
|
|

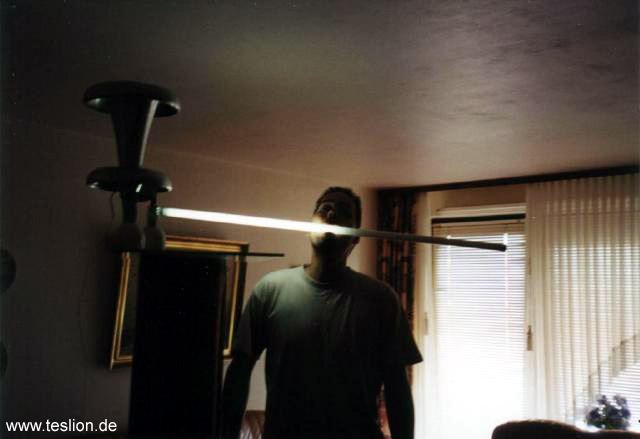

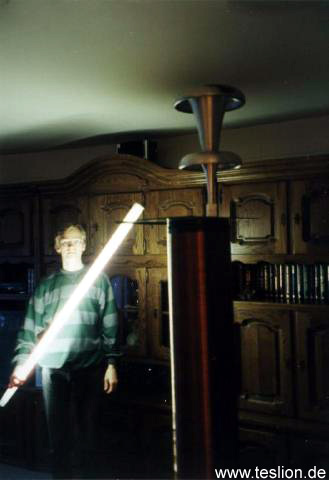

| Testbetrieb mit 60V mit defekter Neonröhre... may the force be with you :) |
Testbetrieb mit 60V mit defekter Neonröhre |
So soll es mal montiert werden |

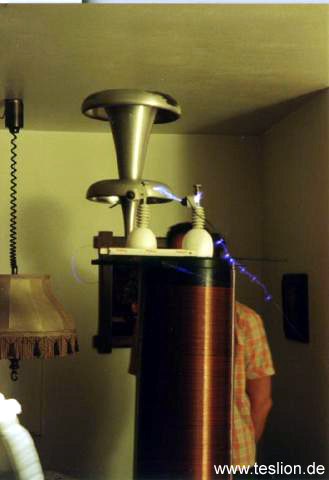

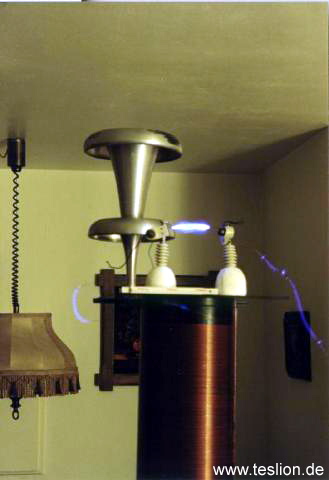

Teslatrafo im Probebetrieb zur Abstimmung, mit im Bild der Primärkondensator |
 |
 |
 |
 |

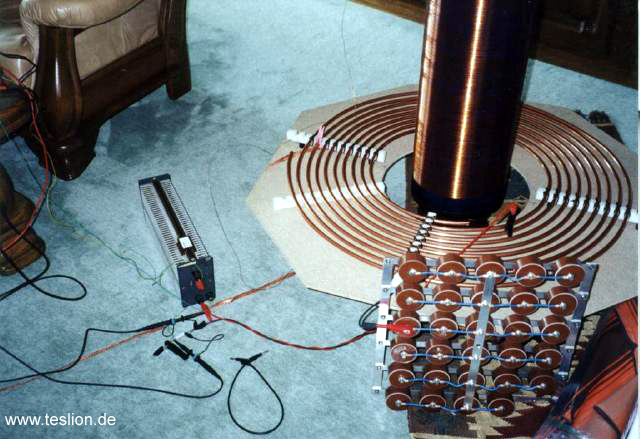

| Bau der Primärspule |

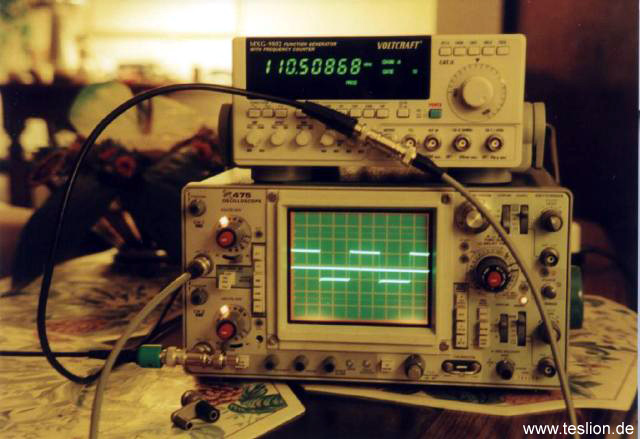

Wobbelfrequenz-
generator und Oszilloskop zum Abgleich der Anlage |

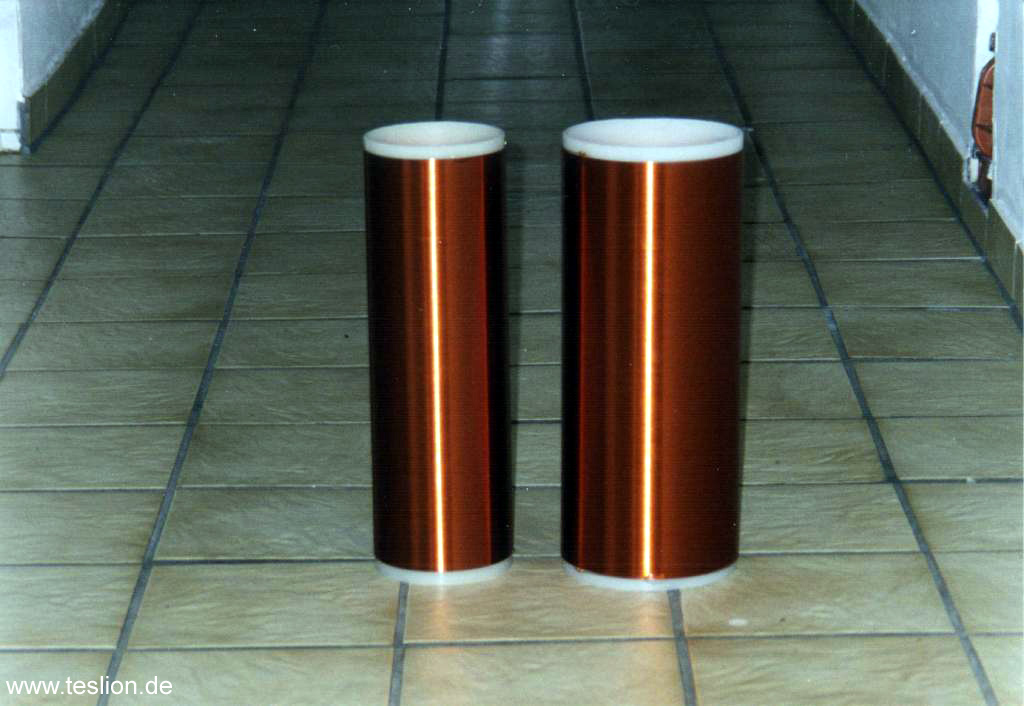

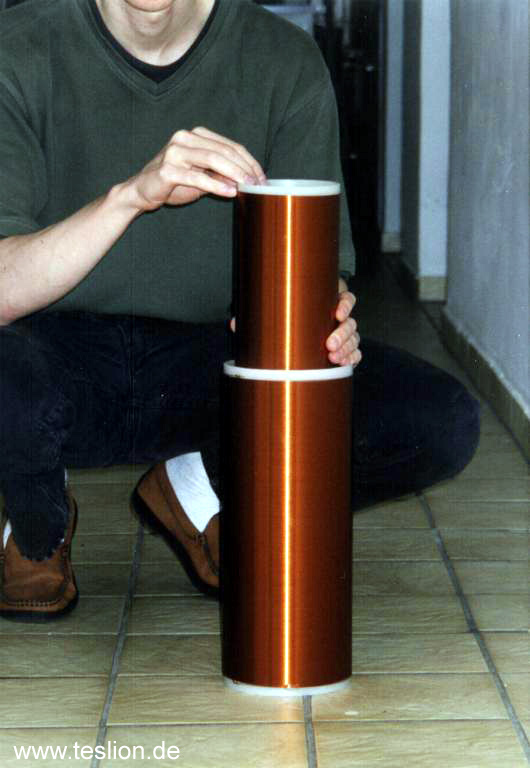

Bau der HF-Filterdrossel für den Teslatransformator (1) |
Bau der HF-Filterdrossel für den Teslatransformator (2) |
 |
 |
 |
 |
| Testbetrieb mit 20V bei Nadelspitze und Kugel, oben Xenon-Blitzröhre |
Der schnelle Zusammen-
bau an der FH in GE mit "Baukastenkonden-

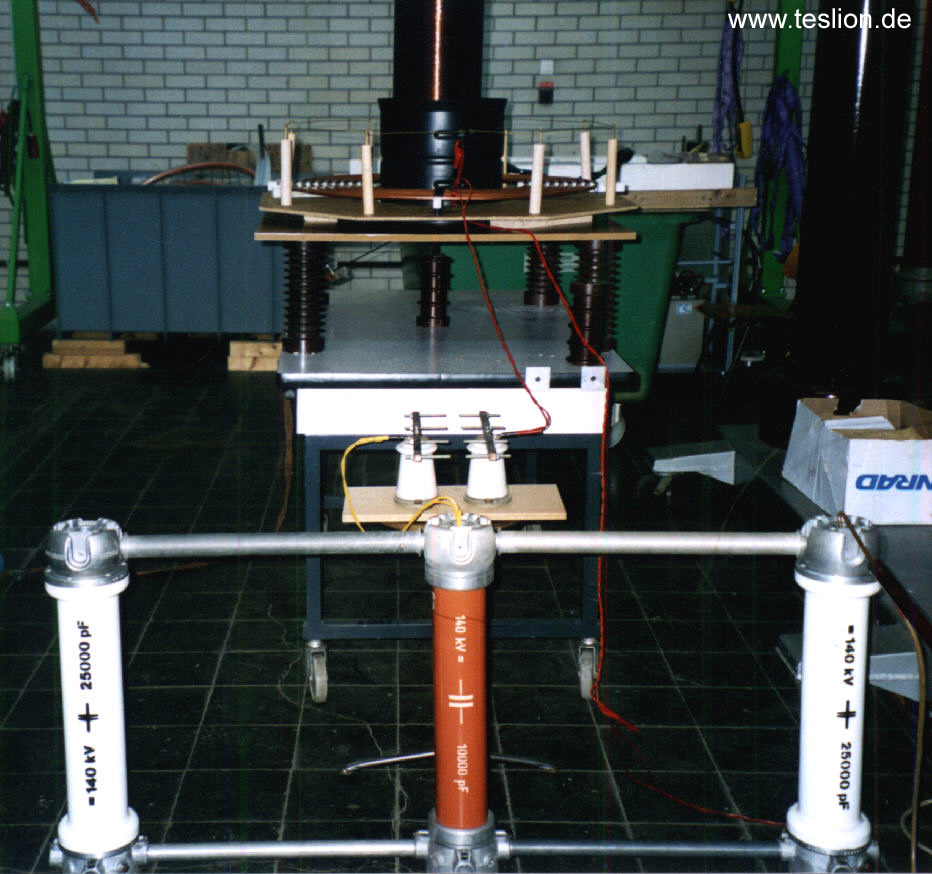

satoren", AC-Speisung (23kV) und einfacher Funkenstrecke |

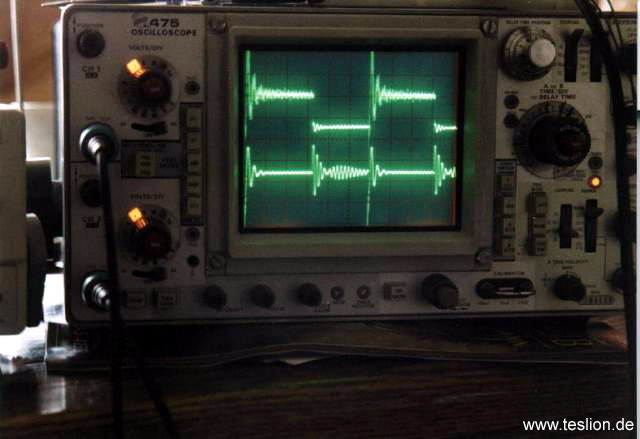

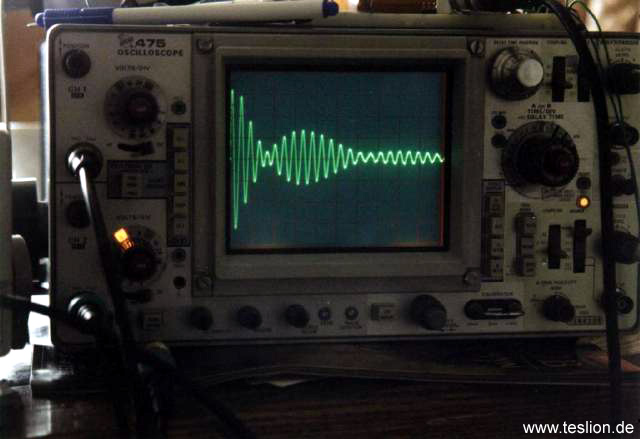

Schwebung im Primärstrom bei Abgleich der Resonanzfrequenzen |
Abstimmung mit 12V-Netzteil und Power-MOSFET, angeregt durch Wobbelfrequenzgenerator |
 |
 |
 |
 |
Testaufbau mit 100V-Trafo, Gleichrichter und IGBT, Ansteuerung über Phasenanschnitt-
steuerung |

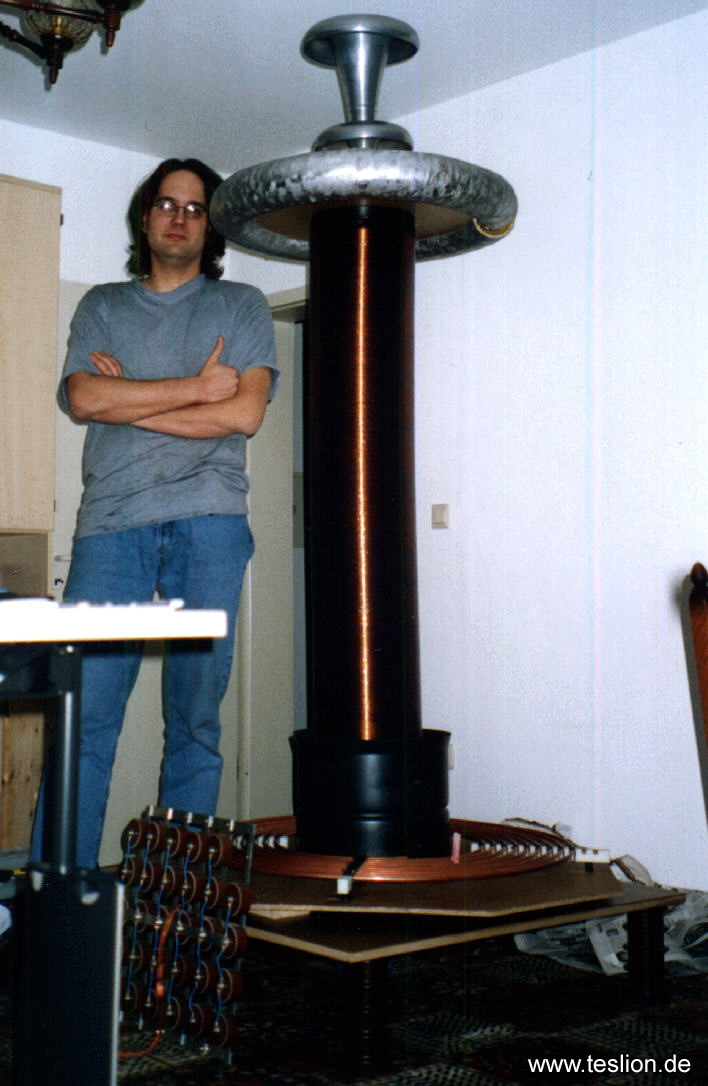

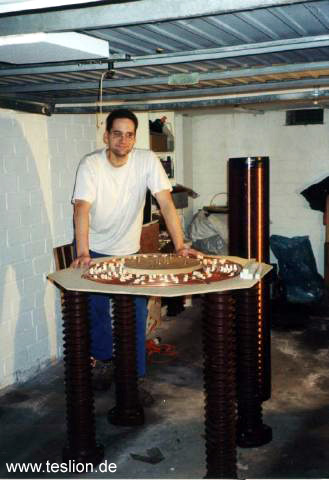

Größenverhältnis zu einem 201 cm großen Mann :) |

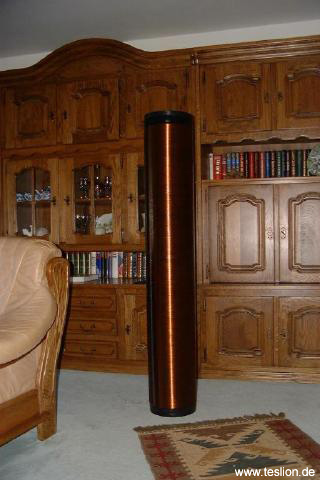

Sekundärspule |

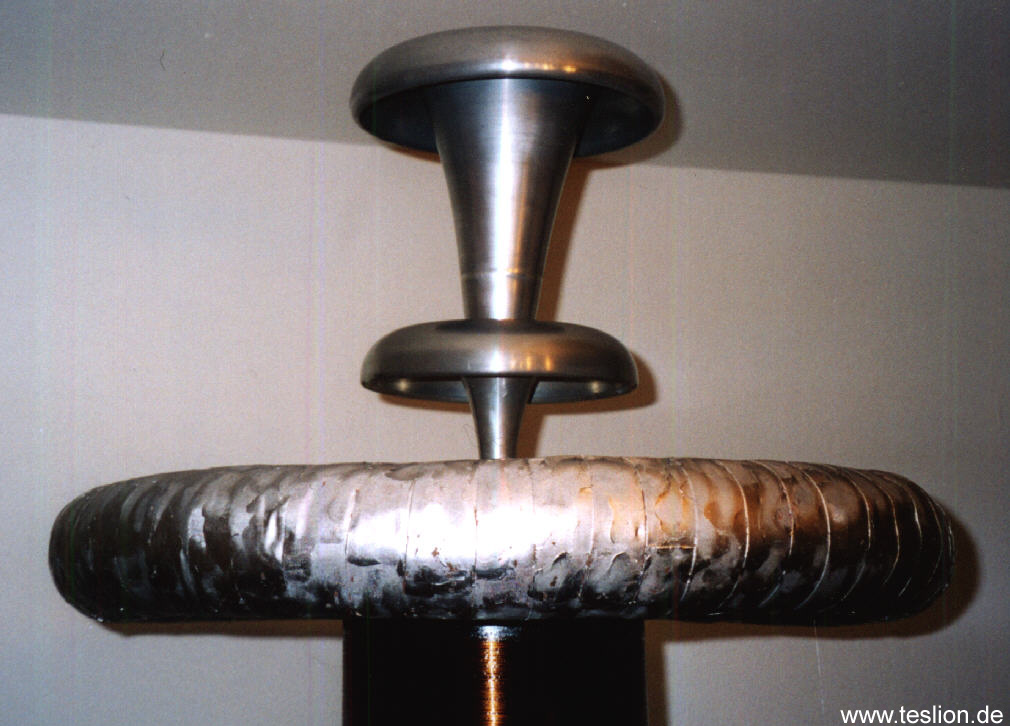

Verzinnung des Torus mit 2kg Zinn... |
